Доброго времени Всем
Первое благодарность Леониду за адрес по СППУ ЛИР-581
Второе: Почитав инструкцию по эксплуатации стало чуть яснее что может данная система.
1. Работать как в относительной так и в абсолютной системе координат
2. Имеется смещение координат G54...58 отменить командой G53
3. Имеются референтные метки типа команды G28 - Возврат на референтную точку (На исходную позицию)
где за ранее прописываются координаты например X 23.000 Y23.000 Z32.230
4. Так же можно работать как по программе та и с преднабором координат.
5. Так же можно работать и в ручном режиме
С уважением Алексей
P.S.
Данную инструкцию можно почитать по этой ссылке
СППУ ЛИР-581
Сообщений 31 страница 40 из 43
Поделиться312018-08-20 19:29:05
- Администратор
- Зарегистрирован: 2012-09-15
- Сообщений: 847
- Уважение: +2
- Позитив: +24
- Пол: Мужской
- Возраст: 54 [1972-02-09]
- Провел на форуме:
23 дня 20 часов - Последний визит:
2026-03-29 05:55:47
Поделиться322022-08-03 15:41:25

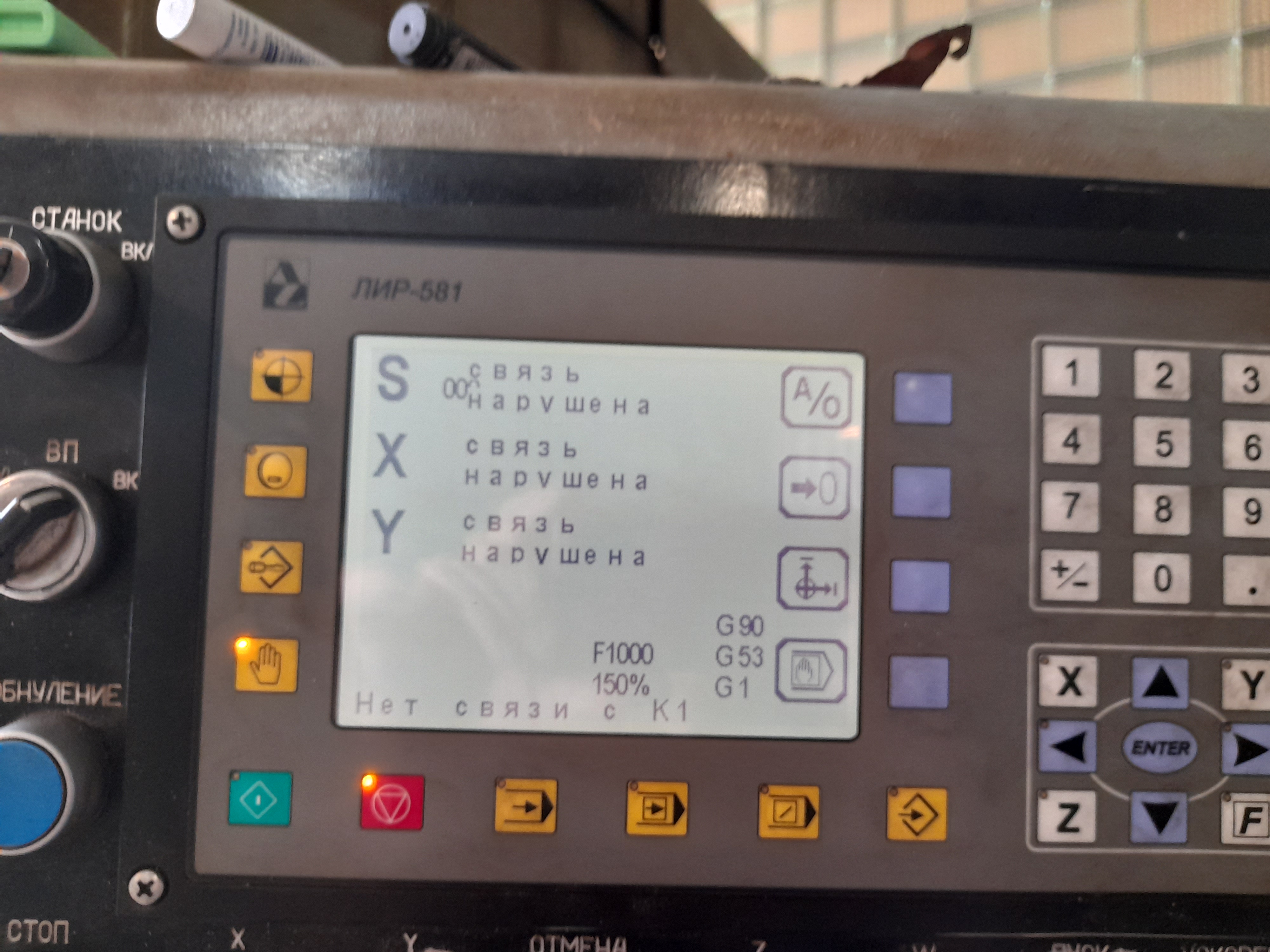

Добрый день, вот такая ошибка, что делать?
Поделиться332022-08-03 23:53:50
- Администратор
- Зарегистрирован: 2012-09-15
- Сообщений: 847
- Уважение: +2
- Позитив: +24
- Пол: Мужской
- Возраст: 54 [1972-02-09]
- Провел на форуме:
23 дня 20 часов - Последний визит:
2026-03-29 05:55:47
Здравствуйте Михаил
У Вас на ЛИР-581 высвечивает ошибка контроллера движения К1 Он либо не подключен либо не исправен в любом случае нужно электронщиков звать может провод питания отошёл может ещё чего.
Поделиться342023-05-31 12:56:26
Подскажите пожалуйста. При включении фрезерного станка координата Y на лир 581начинает ползти, делаешь реферирование, координата обнуляется и опять ползёт, если после включения подождать минут 10, то координата не ползет после реферирования. Раньше такого не было.
Поделиться352023-06-04 21:35:29
- Администратор
- Зарегистрирован: 2012-09-15
- Сообщений: 847
- Уважение: +2
- Позитив: +24
- Пол: Мужской
- Возраст: 54 [1972-02-09]
- Провел на форуме:
23 дня 20 часов - Последний визит:
2026-03-29 05:55:47
Доброго времени Всем
Алексей написал(а):
Подскажите пожалуйста. При включении фрезерного станка координата Y на лир 581начинает ползти Раньше такого не было.
Возможно крепление линеек ослаблены
Попробуйте закрепить
Ещё может быть слабо вставлен разъем
Заземление нужно проверить. Возможно наводки
С уважением Алексей
Поделиться362026-02-18 12:25:41
Добрый день всем,может кто-нибудь подскажет,пару -тройку моментов по этой системе....Значит станок 1а622 горизонтально-расточной с капремонта,стоит лир 581.Значит есть такие вопросы имеются ли у лир 581 циклы,допустим глубокое сверление с отводом?пока как я понял это можно делать только покадрово...далее почему то в программе при сверлении по координатам,если две координаты прописаны одной строкой Хи У,то команда выполняется только покадрово....Круговой интерполяции я так понимаю нету,но допустим при фрезеровании скажем паза по оси Х возможно ли зарезание в глубь оси Z в программе это прописать не получается.И не понятно ещё как работает G17,G18,G19.
Отредактировано Стас777 (2026-02-18 13:44:51)
Поделиться372026-02-22 11:33:14
- Администратор
- Зарегистрирован: 2012-09-15
- Сообщений: 847
- Уважение: +2
- Позитив: +24
- Пол: Мужской
- Возраст: 54 [1972-02-09]
- Провел на форуме:
23 дня 20 часов - Последний визит:
2026-03-29 05:55:47
Доброго времени Всем
Стас777 написал(а):
.И не понятно ещё как работает G17,G18,G19
Плоскость интерполяции определяется G-функциями:
G17 – плоскость ХУ.
G18 – плоскость ХZ.
G19 – плоскость YZ.
Циклы прописываются оператором Н
Пример:
001: G90 ; задание координат в абсолютных значениях
002: G0 ; перемещения на ускоренном ходу
003: X0 ; выход в ноль координаты X
004: Y0 ; выход в ноль координаты Y
005: G91 ; задание координат в приращениях
006: G4.10 ; пауза 10 сек.
007: G1 ; перемещения со скоростью подачи
008: H10 ; участок программы между 5 и 8 кадром повторить 10 раз
009: X100.000 F1000 ; перемещение на 100мм относительно предыдущей позиции
010: X-100.000 F2000 ; перемещение на 100мм в обратную сторону
011: M20 ; конец повторяющегося участка
012: G90 ; задание координат в абсолютных значениях
013: G0 ; перемещения на ускоренном ходу
014: X0 ; выход в ноль
015: M30 ; конец программы и возврат на первый кадр
Пауза будет действовать после каждого кадра с перемещениями до ее отмены командой G4.0. Проверка на допуск
позиционирования будет производиться после окончания движения и отработки паузы.
ВНИМАНИЕ: Команда паузы (G4) не действует на кадры с М-функциями.
С уважением Алексей
Поделиться382026-02-22 11:33:44
- Администратор
- Зарегистрирован: 2012-09-15
- Сообщений: 847
- Уважение: +2
- Позитив: +24
- Пол: Мужской
- Возраст: 54 [1972-02-09]
- Провел на форуме:
23 дня 20 часов - Последний визит:
2026-03-29 05:55:47
Доброго времени Всем
Стас777 написал(а):
.И не понятно ещё как работает G17,G18,G19
Плоскость интерполяции определяется G-функциями:
G17 – плоскость ХУ.
G18 – плоскость ХZ.
G19 – плоскость YZ.
Циклы прописываются оператором Н
Пример:
001: G90 ; задание координат в абсолютных значениях
002: G0 ; перемещения на ускоренном ходу
003: X0 ; выход в ноль координаты X
004: Y0 ; выход в ноль координаты Y
005: G91 ; задание координат в приращениях
006: G4.10 ; пауза 10 сек.
007: G1 ; перемещения со скоростью подачи
008: H10 ; участок программы между 5 и 8 кадром повторить 10 раз
009: X100.000 F1000 ; перемещение на 100мм относительно предыдущей позиции
010: X-100.000 F2000 ; перемещение на 100мм в обратную сторону
011: M20 ; конец повторяющегося участка
012: G90 ; задание координат в абсолютных значениях
013: G0 ; перемещения на ускоренном ходу
014: X0 ; выход в ноль
015: M30 ; конец программы и возврат на первый кадр
Пауза будет действовать после каждого кадра с перемещениями до ее отмены командой G4.0. Проверка на допуск
позиционирования будет производиться после окончания движения и отработки паузы.
ВНИМАНИЕ: Команда паузы (G4) не действует на кадры с М-функциями.
С уважением Алексей
Поделиться392026-02-22 15:43:42
Алексей Добрый день,т.е при использовании скажем G18,будет происходить зарезание оси z при движении оси х?допустим это нужно для фрезерования шпоночного паза.Или же при использовании G17 ,сверление отверстий по координатам?Используем на другом станке балтбистем nc210,там нет этих кодов g17,g18,g19,просто хочу понять как на примере они используются?
Поделиться402026-02-23 12:53:08
- Администратор
- Зарегистрирован: 2012-09-15
- Сообщений: 847
- Уважение: +2
- Позитив: +24
- Пол: Мужской
- Возраст: 54 [1972-02-09]
- Провел на форуме:
23 дня 20 часов - Последний визит:
2026-03-29 05:55:47
Доброго времени Всем
Алексей написал(а):
Используем на другом станке балтбистем nc210,там нет этих кодов g17,g18,g19,просто хочу понять как на примере они используются?
Дело в том что эти команды выбираются или G17 стоит по умолчанию тем самым обозначая систему Х и У данный пример подходит для Балтсистем NC210 Если нужно то обороты и подачу можно изменить
Работа программы сводится к тому что основная программа вызывает внешнюю подпрограмму "О1" обрабатывает ее 5 раз это говорит строка с операторами М98 P1 L5
G90 G18
M03 S2300 F730
G00 X0.0000 Y0.0000 Z32.0000
#1=0
M98 P1 L5
G00 Z32.0000
G00 X0.0000 Y0.0000
M30
O1
G01 Y#1
G01 X50.0000
G01 X0.0000
#1=[#1-0.5]
M99
%
С уважением Алексей
P.S.
Если нужно чтобы станок сам резал раз
То нужно длина и глубина
